氧體基板化鍍鎳金工藝解析：從技術優勢到應用實踐

在電子元器件制造領域，基板作為電路載體的重心部件，其表面處理工藝直接影響產品的性能與可靠性。鐵氧體基板憑借優異的磁電性能，在高頻電子、通訊模塊等領域應用寬廣，而化鍍鎳金工藝則為其性能提升提供了關鍵技術支撐。本文將深入剖析鐵氧體基板化鍍鎳金的工藝特點、技術優勢及應用場景，為行業提供多方面的技術參考。

一、鐵氧體基板化鍍鎳金工藝原理與流程

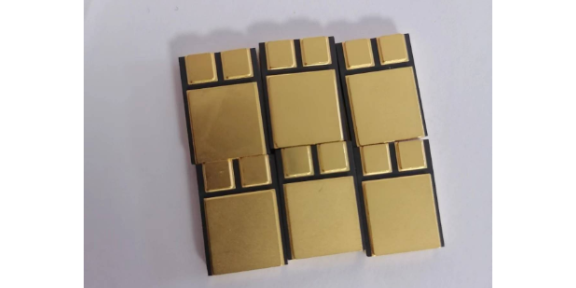

鐵氧體基板化鍍鎳金是通過化學沉積的方式，在基板表面形成均勻致密的鎳金復合鍍層。該工藝以鎳層為底層（厚度通?？刂圃?/span> 5-8μm），利用其良好的導電性與抗氧化性形成基礎防護；表層金層（厚度約 0.1-0.3μm）則憑借飛躍的化學穩定性與可焊性，為基板提供保護。

重心工藝步驟解析：

1. 前處理階段需對鐵氧體基板進行嚴格的表面清潔，通過超聲波脫脂、微蝕粗化等工藝去除表面油污與氧化層，使基板表面形成微觀粗糙結構，增強鍍層附著力。例如，某通訊模塊基板前處理時，采用 50-60℃的稀硫酸溶液微蝕 1-2 分鐘，粗糙度控制在 Ra 0.8-1.2μm。

2. 化學鍍鎳以次磷酸鈉為還原劑，在弱酸性條件（pH 4.5-5.5）下進行鎳磷合金沉積。鍍層中磷含量控制在 8-12%，可形成非晶態結構，使鎳層硬度達到 500-600HV，兼具耐蝕性與柔韌性。

3. 化學鍍金采用亞硫酸鹽鍍金體系，在鎳層表面沉積純金層。該工藝需嚴格控制溫度（80-90℃）與 pH 值（4.0-5.0），確保金層厚度均勻，表面光澤度達到鏡面效果。

4. 后處理優化通過去離子水清洗、低溫烘干（80-100℃）及鈍化處理，進一步提升鍍層的抗氧化能力。部分高層次應用場景中，還會增加鍍層應力釋放工藝，確?；逶诟叩蜏匮h(huán)（-40℃至 + 125℃）環境下性能穩定。

二、鐵氧體基板化鍍鎳金的技術優勢

與傳統電鍍工藝相比，化鍍鎳金在鐵氧體基板應用中展現出明顯技術優勢，這些優勢使其在高層次電子制造領域成為前面方案。

1. 鍍層均勻性與一致性突破

化學沉積工藝不受基板幾何形狀限制，即使是復雜結構的鐵氧體基板（如帶盲孔或深槽的元件），也能實現鍍層厚度偏差≤±5%。某級射頻元件采用該工藝后，不同部位的金層厚度差控制在 0.02μm 以內，遠優于電鍍工藝 ±15% 的偏差標準。

2. 性能指標多方面提升

? 電氣性能：鎳層電阻率≤8μΩ?cm，金層電阻率≤2.5μΩ?cm，確保高頻信號傳輸損耗降低 30% 以上，適用于 5G 通訊模塊等高頻場景。

? 耐蝕性能：通過 500 小時鹽霧測試（NSS）后，鍍層表面無腐蝕斑點，優于行業標準（200 小時）。某海洋監測設備用基板經該工藝處理后，在含鹽量 3.5% 的潮濕環境中服役 3 年仍保持良好性能。

? 可焊性能：金層表面焊料潤濕時間＜1 秒，焊料鋪展角＞90°，滿足高可靠性焊接需求。在航空航天連接器應用中，焊接不良率低于 0.01%。

3. 環保與工藝兼容性優勢

采用環保型鍍液配方，不含青化物等有毒物質，符合 RoHS、REACH 等國際環保標準。同時，工藝溫度控制在 50-90℃，避免鐵氧體基板因高溫導致的磁導率下降（＜3%），確保材料本征性能不受影響。

三、典型應用場景與案例分析

鐵氧體基板化鍍鎳金工藝已在多個高層次領域?qū)崿F(xiàn)規模化應用，以下為三大典型場景的技術落地情況：

1. 5G 通訊基站射頻模塊

某通信設備前頭企業在 5G 基站建設中，采用鐵氧體基板化鍍鎳金工藝制造射頻匹配電路。鍍層的低信號損耗特性使模塊在 28GHz 頻段下插入損耗≤0.5dB，較傳統工藝降低 40%；同時，金層的抗氧化性保證了模塊在戶外高溫高濕環境下（溫度 60℃，濕度 95%）連續工作 5 年性能穩定，維護成本降低 60%。

2. 新能源汽車傳感器基板

在新能源汽車電池管理系統（BMS）中，鐵氧體基板化鍍鎳金工藝被用于電流傳感器制造。鎳層的磁屏蔽特性（屏蔽效率＞80dB@1MHz）有效抑制了電磁干擾，金層的可焊性確保了傳感器在 - 40℃至 + 85℃溫度循環下的焊接可靠性。某車企實測數據顯示，采用該工藝的傳感器故障發生率較傳統工藝降低 85%。

3. 醫療設備微波組件

在核磁共振（MRI）設備的微波發射組件中，鐵氧體基板化鍍鎳金工藝實現了關鍵突破。鍍層的高平整度（表面粗糙度 Ra＜0.2μm）減少了微波反射損耗，使組件在 1.5T 磁場環境下功率效率提升至 92%；同時，金層的生物相容性滿足醫療級標準，通過 ISO 10993 生物毒性測試，為醫療設備的長期安全使用提供保障。

四、工藝優化與未來發展趨勢

隨著電子元器件向小型化、高頻化發展，鐵氧體基板化鍍鎳金工藝也在持續創新。當前技術優化方向主要集中在三方面：

? 納米復合鍍層研發：在鎳層中引入 SiC、Al?O?等納米顆粒，使鍍層硬度提升至 800HV 以上，耐磨性提高 50%，適用于高插拔次數的連接器場景。

? 超薄鍍層控制技術：通過脈沖化學鍍工藝，將金層厚度精確控制在 0.05-0.1μm，同時保證鍍層致密度≥99.5%，降低貴金屬成本的同時提升工藝經濟性。

? 智能化工藝控制：引入 AI 算法對鍍液成分、溫度、pH 值進行實時監控與調節，使工藝穩定性提升至 99% 以上，批量生產良率從傳統工藝的 85% 提升至 98%。

鐵氧體基板化鍍鎳金工藝憑借其在性能、可靠性與環保性的綜合優勢，正成為高層次電子制造的重心技術之一。隨著 5G、新能源、醫療等領域的快速發展，該工藝將在更多前沿場景中發揮關鍵作用，推動電子元器件技術持續突破。
